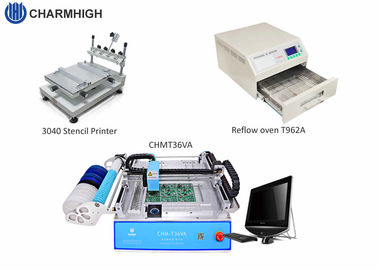

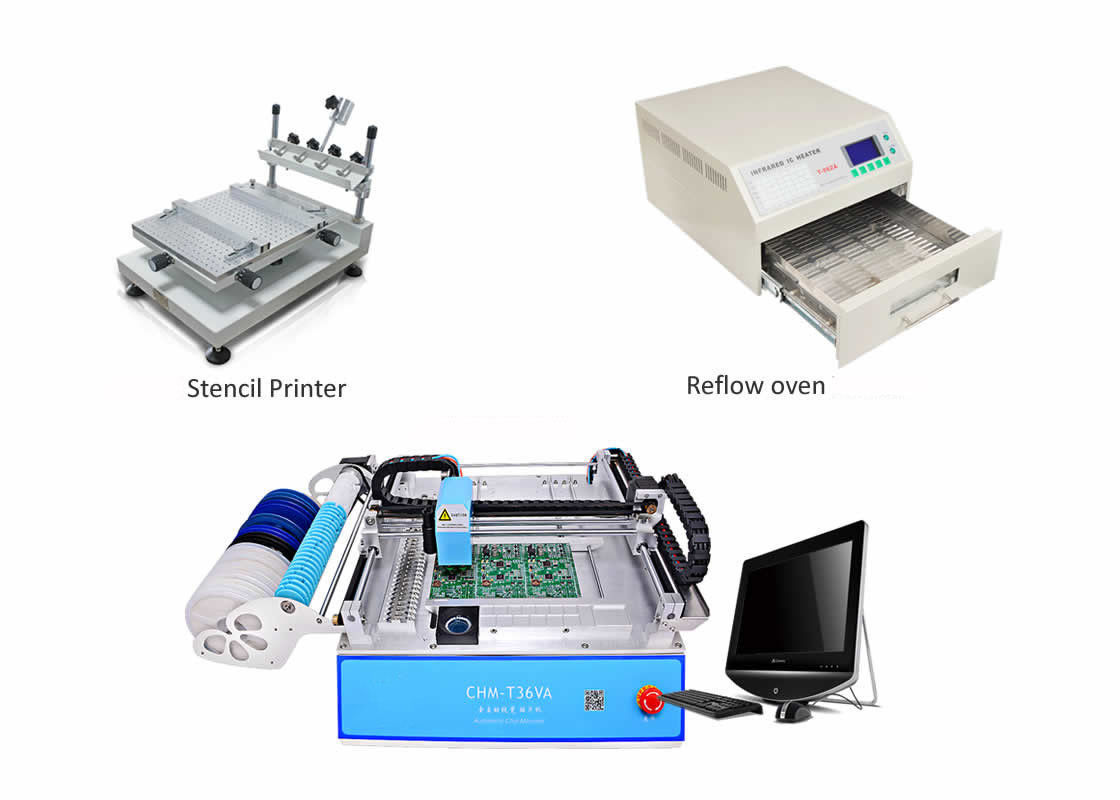

300*400mm SMT 생산 흐름선

작은 SMT 생산 흐름선

1. 고 정밀도 스텐실 인쇄기 :

2. 픽 앤드 플레이스 기계는 (외부 피씨와 함께 일합니다)

3. (새롭게 팬에 의해 업데이트된) 리플로우 오븐 매개 변수 :

납땜 맥스 지역 : 20 Ｘ 20 센티미터

정격 전력 : 1500W

공급 : AC110V~ AC220V /50~60HZ

다음과 같이 픽처스 :

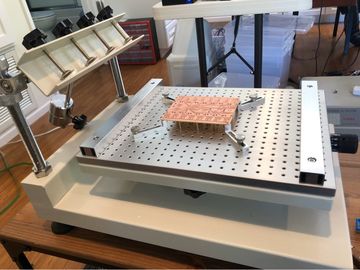

1. 스텐실 인쇄기 (고 정밀도)

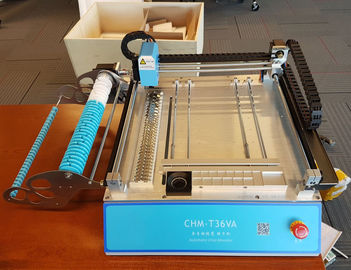

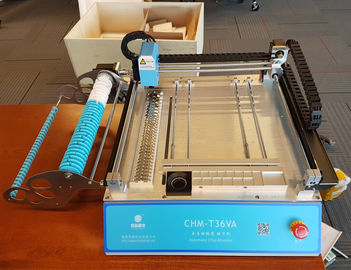

2. 비젼 시스템 (필요 외부 피씨)과 기계를 고르고 위치시키세요

경쟁 우위 :

1. 편리한 소프트웨어, 기계의 내장된 리눅스 시스템, 매우 안정 산업 본기판, 독립 조작, 어떤 필요성 외부 컴퓨터, 더 쉬운 운영과 편리합니다.
2. 상단과 바닥 두 카메라 CCD 시스템은 특히 IC (최대 22*22mm)에 대해, 매우 정확한 각각 부품의 자리를 보정합니다.
3. 기계는 컷 테이프 또는 튜브 IC 또는 크기 IC과 더불어, 0402, 0603- QFN의 성분의 모든 다른 종류를 지원합니다. 기계는 PCB의 다중 종류를 위치시킬 수 있습니다.
4. 그것은 유연한 PCB 설치 구를 가지고 있고 매우 편리한 주문형 IC 트레이, 앞 크기 IC 공급 장치를 가지고 있습니다.
5. 시야는 또한 수정 기계 원점 시점을 지지하고 원점 보정이 보정된다는 것을 확인할 수 있습니다.
6. 마그넷과 높은 정확한 주끼 노즐과 2 heads/ 4 머리들이 아니오 왜곡으로 분해될 필요가 있습니다, 노즐이 각도 -180 degree~ +180 도를 회전시킬 수 있습니다. 장소 높이는 조정할 수 있습니다. 4개 연속물 기계 최대 성분 높이는 5 밀리미터이고 5개 서레일 기계 최대 높이가 10 밀리미터입니다.
7. 4대 서레일 기계의 당김 핀은 자동적으로 돌아가고 노즐을 회피하고 깨진, 당김 핀이 붙여지지 않습니다. 5개 연속물은 야마하 공기 공급 장치 자동차 공급, 더 빠른 속도를 사용하여 기계입니다.
8. 자동차가 근원으로 되돌아가는 높이와 각, 자동차를 발견한 머리가 할 수있는 Z 축 탐지, 배치는 어떠한 파산한 것 방지합니다.
9. 부호기, 모터와 폐-루프 제어, X,Y 주축은 결코 조치를 잃지 않습니다.
10. 2대 비젼 카메라 (기계가 자동차가 2 점을 발견한다는 것을 원합니다)에 의한 PCB 시준이 PCB의 벌충을 수정합니다. 2 점만을 칼리르바테 그러면 휴지 성분은 자동차 수정을 바랍니다, 보정이 PCB에 대해 신속히 그리고 정확하게 있을 수 있고 벌충, 입력을 산정하기 위한 어떤 필요에 관심을 가지지 않을 필요가 없습니다.
11. 1성분이 구부러져서 빨면, 진공 탐지가 딸려 있고 그것이 자동적으로 피드 존으로 그것을 던지고 다시 증가하기 위해 새로운 것을 고를 것입니다.
12. 비전 탐지, 카메라가 딸려 있고 자동차가 올바른 위치에서 PCB 보드 위에 요소 각도와 장소를 보정할 것입니다. 성분, 카메라를 얻지 못하는 머리들이 그것을 발견하고 3 배 선택하지 못하면서, 다시 선택하기 위해 되돌아갈 것인지, 기계는 경보하고 멈출 것입니다.
13. 그것이 자동 검출을 바란 후, 경보한 부족 물질 면 ; 공급 자재 뒤에 일하는 것, 다시 시작하기 위한 어떤 필요도 그리고 나서 계속하지 마세요.
14. 임의 수의 PCB 뱃치를 지원하세요.
15. 만약 어떤 PCB도 정리되거나, 작업 기록철 바깥쪽에 소프트웨어 로드를 사용하지 않으면, 당신이 프로그램에 대한 새로운 파일을 만들 수 있습니다.
16. 컨버트 도구 (ＰＣ 판)이 딸려 있고 빠르고 편리한 USB 포트에 의해 컴퓨터의 작업 기록철과 기계로의 로드 작업 기록철을 편집합니다.
17. 한 발자국을 지원하세요.

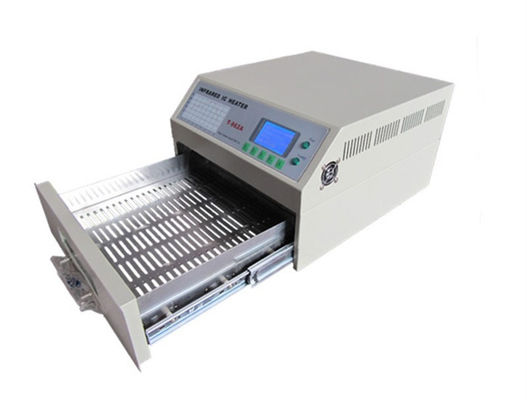

3. 리플로우 오븐 (신형 WITH 팬)
